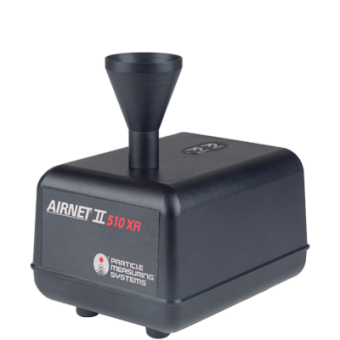

Дистанційні датчики частинок Airnet II та IIs

Діапазон чутливості: 0,3-5,0 мкм
Дистанційні датчики частинок повітря Airnet 2 каналу
Датчики частинок Airnet II і IIs від Particle Measuring Systems, що є частиною рішення для моніторингу об'єкта, відповідають специфікаціям ISO 21501-4 для вимірювання розміру та кількості частинок, зважених у повітрі, для моніторингу в режимі реального часу, що викликають дефекти. частки.
Датчик частинок повітря Airnet II - простий та економічний спосіб спостереження за чистим приміщенням, що забезпечує неперевершену продуктивність завдяки можливостям передачі даних для дистанційного моніторингу.
Універсальні варіанти живлення в поєднанні із надмалими розмірами дозволяють легко встановити датчик частинок повітря Airnet II там, де він вам потрібен. Пристрій можна налаштувати для отримання розподіленого живлення від внутрішньої системи, локального модуля живлення (тільки версія полікарбонату) або живлення через Ethernet (PoE).
Цілісність даних підтримується за рахунок використання функції черги даних, яка продовжує збирати дані навіть у разі втрати зв'язку через вимкнення електроенергії. Для забезпечення на
відповідних умов потоку та роботи вакуумної системи ці пристрої оснащені системою динамічного контролю потоку, яка подає сигнал тривоги за зміни умов потоку на 15 %.
Для ситуацій, коли потрібен відбір проб у процесі стерилізації парами перекису водню (VHP), доступний додатковий блок, сумісний з VHP для простої установки без складної арматури. Завантажте примітку до Airnet 510 XR.

Особливості

• 2 канали
• Діапазон розмірів 0,5 та 5,0 мкм, підходить для фармацевтики;
• Витрата 1,0 кубічних футів за хвилину;
• Інтерфейси зв'язку Modbus та опціональні Вихід 4-20 мА;
• Корпус із хімічно стійкого полікарбонату (ПК);
• низька вартість точки відбору проб;
• Досить невеликий для використання в дистанційних місцях;
• Відповідність стандарту ISO14644-1:2015.

Переваги

• Перевірена технологія забезпечує надійні та точні дані;
• Дозволяє негайно реагувати на випадки забруднення частинками;
• Недороге рішення для багатоточкового моніторингу;
• Інтерфейси з програмним забезпеченням Facility Net та FacilityPro для комплексного керування умовами у чистих приміщеннях;
• Невелика площа і гнучкі варіанти монтажу спрощують установку в чистих приміщеннях і міні-середовищах;
• Твердотільний лазерний діод (LD) значно знижує потребу в обслуговуванні та продовжує термін служби виробу;
• Автоматичне відключення лазера знижує кількість відмов лазера;
• Черга даних підтримує цілісність даних у разі втрати зв'язку;
• Додатковий вихід 4-20 мА для інтеграції з існуючими системами, щоб допомогти вам зрозуміти ваше середовище та обмінюватися даними з іншими системами (тільки версія з полікарбонату);
• Додаткове покриття XR захищає датчики від агресивної або окислювальної пари в процесах стерилізації VHP.

Програми

• моніторинг чистих приміщень;
• виділений моніторинг критичних місць;
• Аналіз тренду;
• Статистичне управління процесами;
• Моніторинг кількох місць;
• Контроль ізолятора.

Технічна характеристика

	301	501/501А	510	510 XR
Діапазон розмірів	0.3 , 0.5 мкм	0.5 , 5.0 мкм	0.5 , 5.0 мкм	0.5 , 5.0 мкм
Розхід	0,1 CFM (2,8 л/хв)	0,1 CFM (2,8 л/хв)	1,0 CFM (28,3 л/хв)	1,0 CFM (28,3 л/хв)
Ефективність підрахунку	50% ± 20% для найбільш чутливого каналу. Відповідає ISO 21501-4 100% ± 10% зі збільшенням каналу в 1,5-2,0 рази одного розміру. Відповідає ISO 21501-4	50% ± 20% для найбільш чутливого каналу. Відповідає ISO 21501-4 100% ± 10% зі збільшенням каналу в 1,5-2,0 рази одного розміру. Відповідає ISO 21501-4	50% ± 20% для найбільш чутливого каналу. Відповідає ISO 21501-4 100% ± 10% зі збільшенням каналу в 1,5-2,0 рази одного розміру. Відповідає ISO 21501-4	50% ± 20% для найбільш чутливого каналу. Відповідає ISO 21501-4 100% ± 10% зі збільшенням каналу в 1,5-2,0 рази одного розміру. Відповідає ISO 21501-4
Нульовий рахунок	≤ 70,7 имп/м3	≤ 70,7 имп/м3	≤ 70,7 имп/м3	≤ 70,7 имп/м3
Максимальна концентрація	5,695,168/ft3	9,578,238/ft3	957,824/ft3	957,824/ft3
Лазерне джерело	Діодный	Діодный	Діодный	Діодный
Классификация лазера	Класс 1 согласно EN60825 (внутренне используется лазер класса IIIB согласно EN60825)	Класс 1 согласно EN60825 (внутренне используется лазер класса IIIB согласно EN60825)	Класс 1 согласно EN60825 (внутренне используется лазер класса IIIB согласно EN60825)	Класс 1 согласно EN60825 (внутренне используется лазер класса IIIB согласно EN60825)
Зовнішня поверхня	Полікарбонат	Полікарбонат	Полікарбонат	Полікарбонат
Розміри Ш х В х Г	13.5 x 8.9 x 9.6 см	13.5 x 8.9 x 9.6 см	13.5 x 8.9 x 9.6 см	13.5 x 8.9 x 9.6 см
Вага	0,73 кг	0,73 кг	0,73 кг	0,73 кг
Пробовідбірник або трубка із внутрішнім діаметром	0,635 см	0,635 см	0,635 см	0,635 см
Система подачі	Зовнішнє вакуумне з'єднання; автоматичне відключення лазера та сигналізація при зміні витрати на 15%	Зовнішнє вакуумне з'єднання; автоматичне відключення лазера та сигналізація при зміні витрати на 15%	Зовнішнє вакуумне з'єднання; автоматичне відключення лазера та сигналізація при зміні витрати на 15%	Зовнішнє вакуумне з'єднання; автоматичне відключення лазера та сигналізація при зміні витрати на 15%
Джерело вакууму	27,94 см ртутного стовпа (> 375 мбар) нижче за атмосферний тиск	27,94 см ртутного стовпа (> 375 мбар) нижче за атмосферний тиск	27,94 см ртутного стовпа (> 375 мбар) нижче за атмосферний тиск	27,94 см ртутного стовпа (> 375 мбар) нижче за атмосферний тиск
Живлення	24 В постійного струму (0,5 А) 100-240 В змінного струму ± 10 %, 50-60 Гц, блок живлення (додатково) або використання Power over Ethernet 48 В постійного струму через PoE-роутер	24 В постійного струму (0,5 А) 100-240 В змінного струму ± 10 %, 50-60 Гц, блок живлення (додатково) або використання Power over Ethernet 48 В постійного струму через PoE-роутер	24 В постійного струму (0,5 А) 100-240 В змінного струму ± 10 %, 50-60 Гц, блок живлення (додатково) або використання Power over Ethernet 48 В постійного струму через PoE-роутер	24 В постійного струму (0,5 А) 100-240 В змінного струму ± 10 %, 50-60 Гц, блок живлення (додатково) або використання Power over Ethernet 48 В постійного струму через PoE-роутер
Комунікація з'єднання	Ethernet (власний протокол систем вимірювання частинок, Modbus TCP) RS-232 (тільки засіб налаштування та діагностики, без даних) 4-20 мА (опціонально) (3 вихідні канали: 2 даних про частинки, 1 статус приладу)	Ethernet (власний протокол систем вимірювання частинок, Modbus TCP) RS-232 (тільки засіб налаштування та діагностики, без даних) 4-20 мА (опціонально) (3 вихідні канали: 2 даних про частинки, 1 статус приладу)	Ethernet (власний протокол систем вимірювання частинок, Modbus TCP) RS-232 (тільки засіб налаштування та діагностики, без даних) 4-20 мА (опціонально) (3 вихідні канали: 2 даних про частинки, 1 статус приладу)	Ethernet (власний протокол систем вимірювання частинок, Modbus TCP) RS-232 (тільки засіб налаштування та діагностики, без даних) 4-20 мА (опціонально) (3 вихідні канали: 2 даних про частинки, 1 статус приладу)
Індикатор стану	Програмований статус (двоколірний світлодіод), активність (однокольоровий світлодіод)	Програмований статус (двоколірний світлодіод), активність (однокольоровий світлодіод)	Програмований статус (двоколірний світлодіод), активність (однокольоровий світлодіод)	Програмований статус (двоколірний світлодіод), активність (однокольоровий світлодіод)
Калібрування	Калібрувальні матеріали, що використовуються, простежуються до Національного інституту стандартів і технологій (NIST) і відповідати вимогам ISO 21501-4	Калібрувальні матеріали, що використовуються, простежуються до Національного інституту стандартів і технологій (NIST) і відповідати вимогам ISO 21501-4	Калібрувальні матеріали, що використовуються, простежуються до Національного інституту стандартів і технологій (NIST) і відповідати вимогам ISO 21501-4	Калібрувальні матеріали, що використовуються, простежуються до Національного інституту стандартів і технологій (NIST) і відповідати вимогам ISO 21501-4
Температура довкілля	4 - 35 °C, 5 - 95 %; відносна вологість без конденсації	4 - 35 °C, 5 - 95 %; відносна вологість без конденсації	4 - 35 °C, 5 - 95 %; відносна вологість без конденсації	4 - 35 °C, 5 - 95 %; відносна вологість без конденсації
Відповідність	RoHS ЕС, ISO 21501-4, ISO 14644-1:2015	RoHS ЕС, ISO 21501-4, ISO 14644-1:2015	RoHS ЕС, ISO 21501-4, ISO 14644-1:2015	RoHS ЕС, ISO 21501-4, ISO 14644-1:2015
