ПРЕЦИЗИОННЫЙ ОТРЕЗНОЙ СТАНОК QCUT 200 A

Гарантия качества в материалографии начинается с отличного отрезания.

Уже более 20 лет инновационные прецизионные станки для резки QATM устанавливают новые стандарты и эталоны в подготовке материалов для анализа. Что делает наши машины для резки такими особенными? Мы любим и разрабатываем машины, которые ставят точность и качество на первое место. С Qcut 200 A в качестве модели, следующей за Brilliant 220, мы усовершенствовали популярную модель в 4-м поколении. Qcut 200 A остается уникальным на рынке благодаря своему концептуальному дизайну большой машины для резки в настольном формате.

Преимущества оборудования

• Полностью автоматические прецизионные оси с беззазорными подшипниками
• Новая система охлаждения с производительность на 25 % выше, чем у аналогичных машин, что снижает износ отрезного круга до 15 %.
• Функция автоматической очистки
• Новые программные функции для шлифовальных работ
• Упрощенная замена отрезного круга
• Новое модульное адаптируемое токарное устройство

ОСОБЕННОСТИ

Qcut 200 A — это прецизионный отрезной станок с 3 автоматическими осями для использования с отрезными кругами размером до 203 мм / 8 дюймов.

Qcut 200 A — это компактный прецизионный отрезной станок, обеспечивающий максимально возможную гибкость и использование пространства, с тремя автоматическими осями (X, Y, Z) и многочисленными функциями резки. Благодаря модульной конструкции Qcut 200 A может быть оптимально оснащен многочисленными опциями и подходящими зажимными инструментами.

ИНТУИТИВНОЕ И ПРОСТОЕ УПРАВЛЕНИЕ

Большой 7-дюймовый сенсорный дисплей имеет эргономичное расположение и прост в управлении с помощью удобного программного обеспечения. Джойстик обеспечивает удобное перемещение автоматических осей.

МОНИТОРИНГ ПОТОКА

Благодаря дополнительному мониторингу потока можно обеспечить постоянное охлаждение при резке чувствительных образцов с длительными процессами резки. Процесс резки автоматически прерывается при достижении критического порогового значения.

ВЫСОЧАЙШИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Благодаря переключателю при открытой двери оси машины можно перемещать только с помощью двуручного управления. Это устраняет риск защемления рук оператора машины.

ИНТЕЛЛЕКТУАЛЬНОЕ ОБНАРУЖЕНИЕ КОМПОНЕНТОВ

В дополнение к проверенному автоматическому обнаружению компонентов машина также имеет новый тип обнаружения выхода (функция автоматической остановки). Таким образом, начальная и конечная точки процесса резки определяются автоматически, а время процесса сокращается.

ФУНКЦИЯ АВТОМАТИЧЕСКОЙ ОЧИСТКИ

Машина очищается полностью автоматически через спиральные форсунки в режущей камере. Очистку можно включать индивидуально и, при необходимости, запускать автоматически после каждого отключения. Для четкого обзора его также можно включить во время работы.

ОБШИРНЫЕ ПРОГРАММЫ РЕЗКИ

В зависимости от геометрии компонента для минимизации площади контакта между компонентом и отрезным кругом используется прямой или "рубящий" рез. Функции ступенчатой резки разделяют заготовку слой за слоем и оптимизируют дугу контакта для более удобного реза. Поэтому они особенно подходят для твердых материалов.

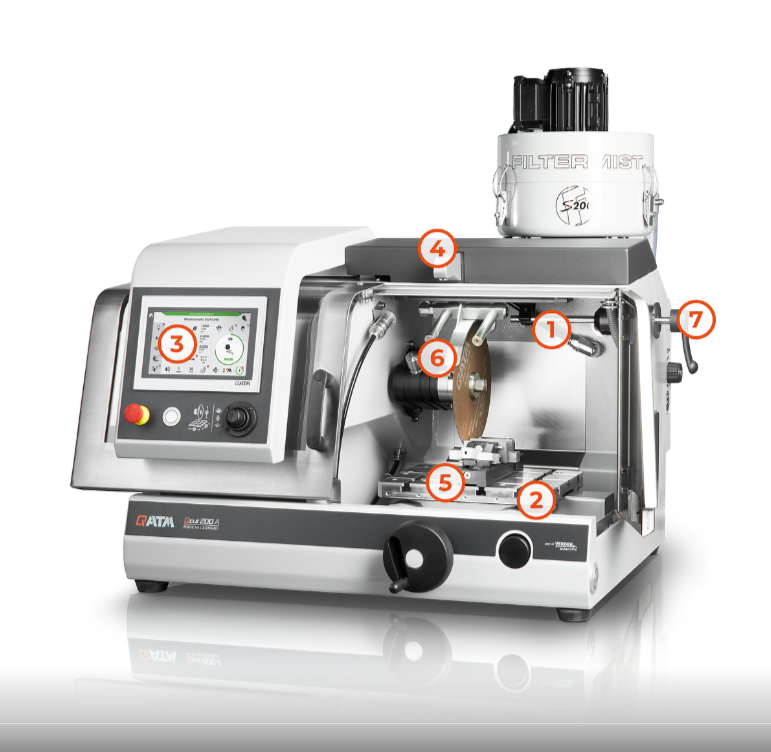

1. Промывка камеры резки

• Автоматическая очистка камеры резки

2. Большой рабочий стол

• Оси можно позиционировать без люфта
• Специальные канавки для простой установки зажимных устройств QATM
• Т-образные пазы 8 мм для отдельных зажимных устройств
• Макс. Ш х В: 300 мм х 210 мм

3. Эргономичная панель управления

• Большой 7-дюймовый сенсорный TFT-дисплей
• Джойстик для ручного управления

4. Линейный лазер

• Для точного позиционирования детали перед резкой
• Входит в стандартную комплектацию

5. Аксессуары

• Система зажима с возможностью индивидуального расширения с помощью поворотного устройства или дополнительных зажимных устройств

6. Блокировка отрезного круга

• Упрощенная замена отрезного круга с помощью функции блокировки
• Со встроенной смазкой

7. Устройство для заточки/правки отрезных дисков

• Для заточки алмазных отрезных и шлифовальных кругов
• Может управляться вручную снаружи машины
